| Alain27 - graissage de la chaine en roulant |
Voici la recette de la "chaîne à l'huile"
Ingrédients :
Un bloc d'aluminium de 16 x 10 x 30mm
Une bombe d'huile avec "spaghetti" diamètre extérieur 2mm
Un bout de chambre à air
Un collier plastique
80 cm de tuyau pneumatique de 1.8 x 3 mm
Quelques vis.......
Outillage, une perceuse, forêts de 2, 3, 5, 6mm, un étau, une vrille............
Recette :

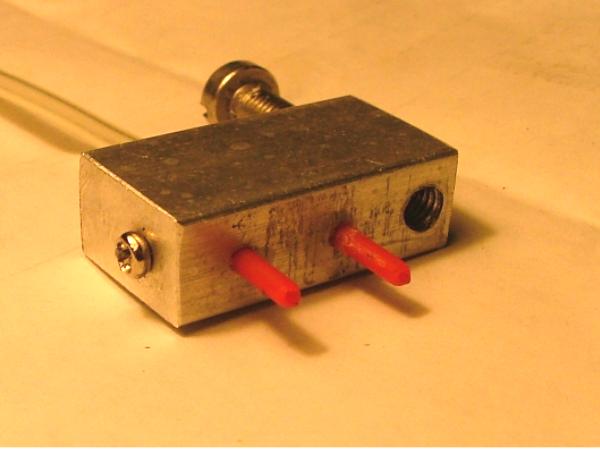

Percer 2 trous de 2mm (profondeur 6mm) le premier à 5mm du bord puis l'autre 10mm plus loin (pour les "spaghettis"), avec 12mm ça doit marcher aussi (écartement des plaquettes de la chaîne).
Percer 1 trou de 2mm profondeur environ 16mm (raccord entre les 2 premiers trous) à boucher avec une petite vis.
Percer 1 trou de 2mm pour rejoindre le trou précédent (entre les 2 premiers trous mais dans le sens opposé).
Agrandir le dernier trou à 3mm ou suivant le diamètre extérieur du tuyau employé, mais moins profond de 1à 2mm (pour servir de butée au tuyau et permettre un bon passage de l'huile).
Faire un trou de fixation M5 ou lisse pour la fixation .

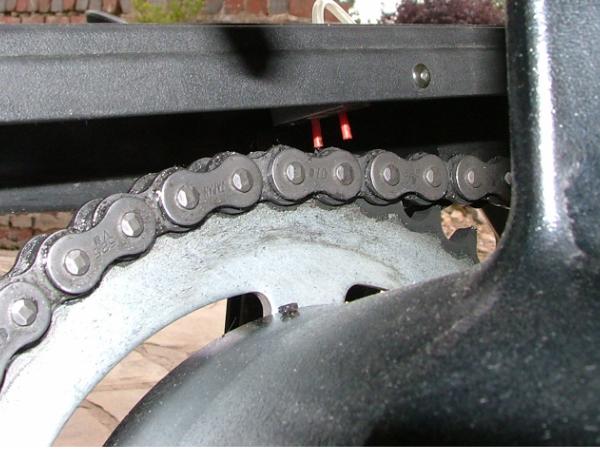

Couper l'extrémité des "spaghettis" en biseau avant de les coller (pour permettre le passage de l'huile)

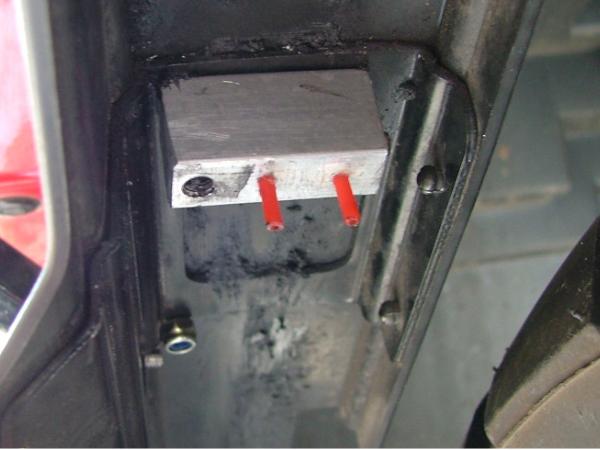

Dans le carter de chaîne de notre cher DL se trouve un renfort en tôle, repérer la position pour être aligné sur la chaîne et percer un trou diamètre 6mm, pas de panique on peut ajuster la position en déformant légèrement la tôle.
Faire un trou diamètre 4 ou 5mm pour le passage du tuyau.
Fixer le bloc avec une vis
Raccorder le tuyau, s'il ne tient pas serré dans le trou, donner un coup de pointeau à environ 1mm du bord du trou (ou 2 coups si nécessaire)

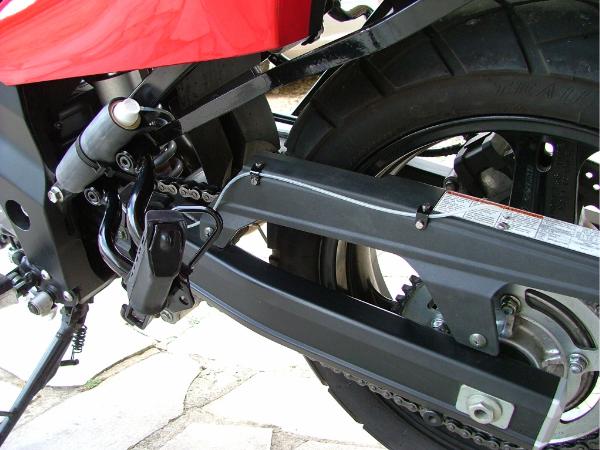

Faire 2 petites pattes, ou des trous plus colliers pour tenir le tuyau.
Faire un trou dans la partie avant du carter pour maintenir le tuyau (il doit faire une boucle vers l'avant et passer sous le collier qui maintient la bombe)
Découper un rectangle de caoutchouc pour "habiller" la bombe.
Bien serrer avec un large collier.
Emmancher le tuyau sur la buse de la bombe.
Dégustation :
Y a plus qu'à mettre un pilote heureux sur la machine parce qu'il n'aura pas à acheter une béquille et pourra lubrifier joyeusement et généreusement sa chaîne sans s'arrêter!
