 Louis38 - Deflecteur de bulle




J'ai récupéré une chute ( 45cms x 20cms) de plexiglas appelé MACROLON, en 3mm d'épaisseur. Cette matière, contrairement au plexis classique, a la particularité d'être très souple et se cintre donc très facilement. Elle est aussi extrèmement solide; elle sert (parait-il) à fabriquer les boucliers des CRS.(je serai paré pour les prochaines manifs...)

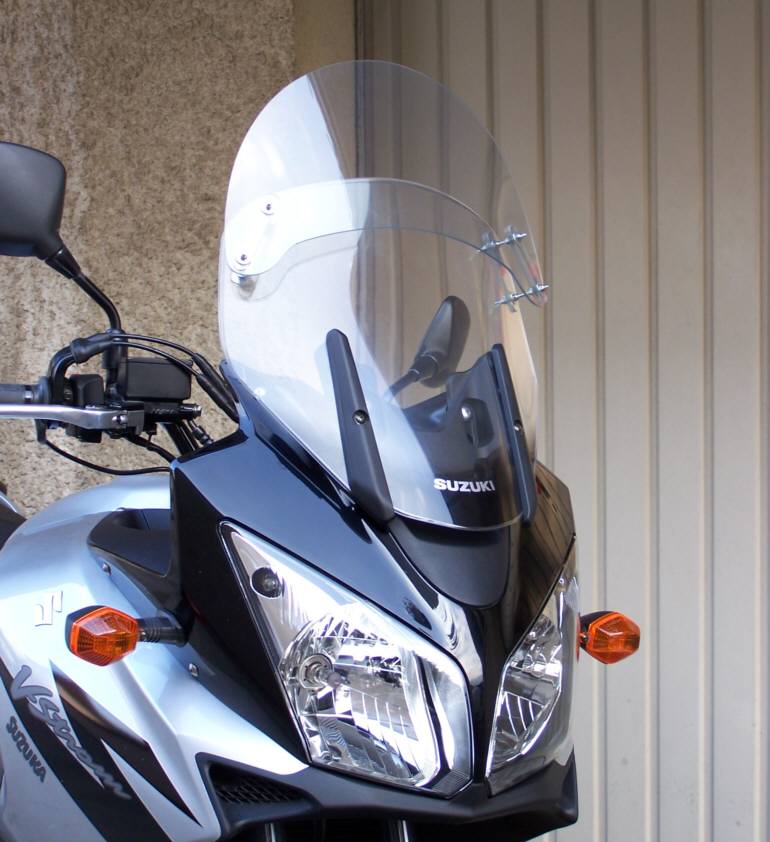

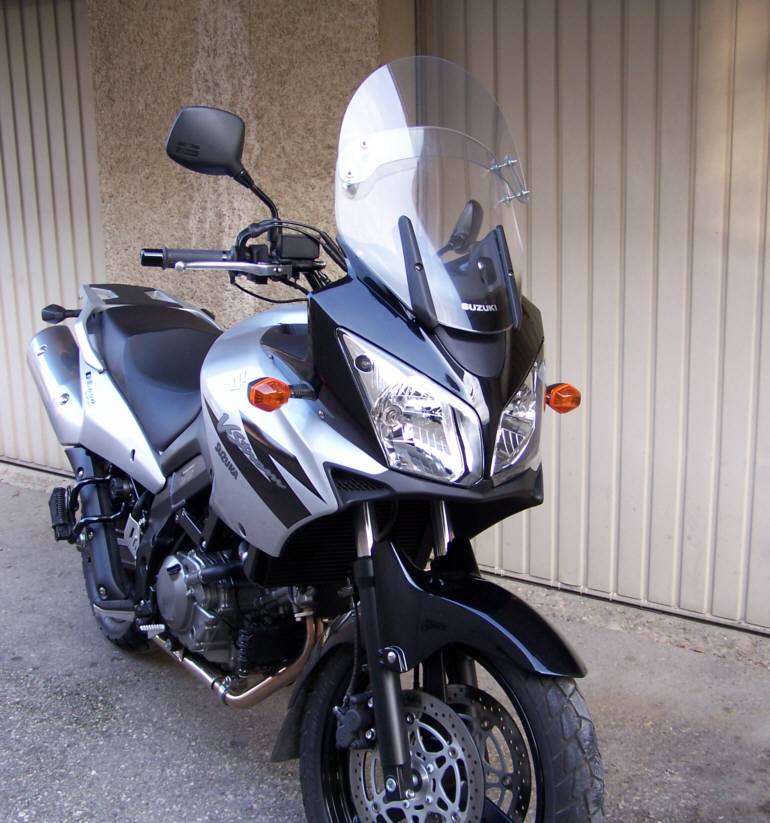

Bref, voici les cotes finies:
hauteur totale bulle+déflecteur :51,6 cms
hauteur deflecteur maxi (au centre) :19,2 cms
dépassement déflecteur par rapport à la bulle: + 13 cms
largeur maxi déflecteur (en bas) :40,5 cms
entraxe des trous superieurs (sens largeur) :30,8 cms
entraxe des trous inférieurs (sens largeur) :37 cms
entraxe des trous (haut/bas en biais)) :6 cms

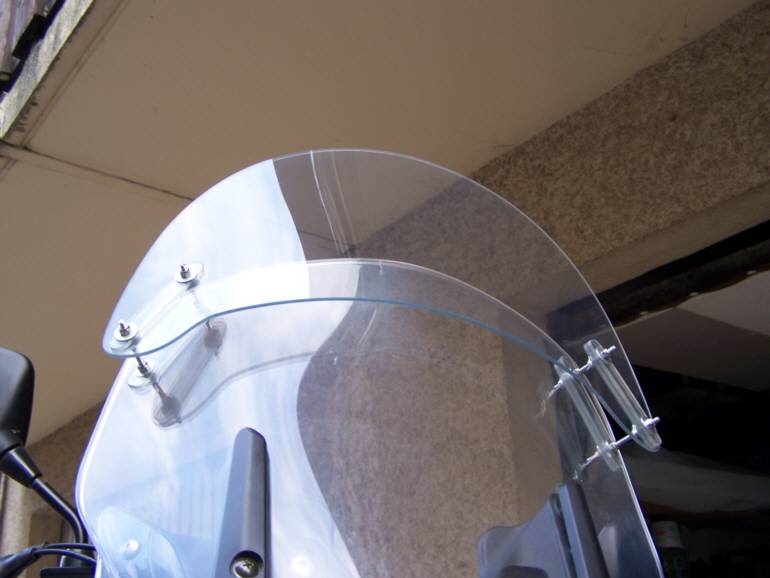

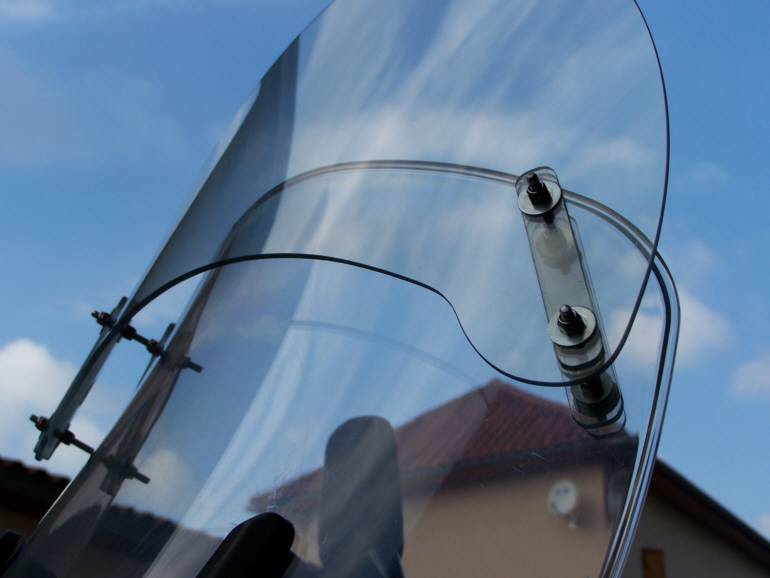

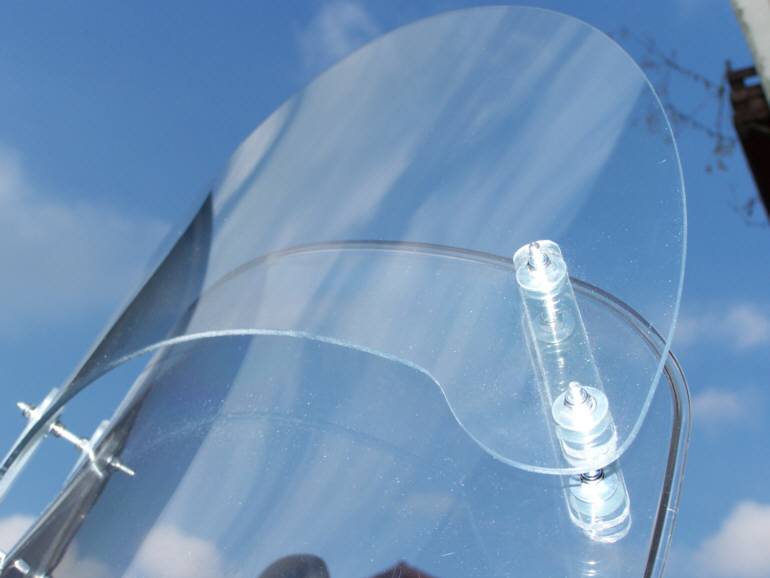

Les quatres barrettes de fixation (sous les rondelles) sont réalisée dans les chutes de découpage du MACROLON. Elles ont l'avantage d'être translucides et ne gènent quasiment pas la vision; dimensions des barrettes: 1,5 cm x 9 cms.

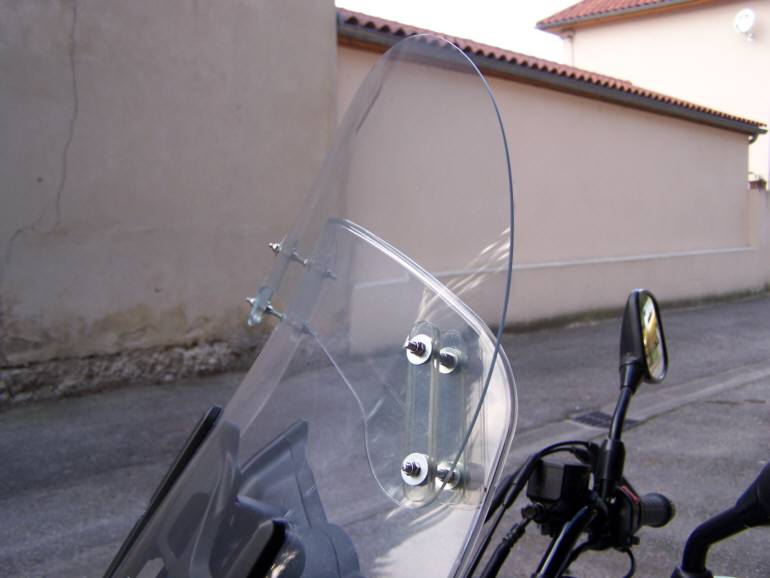

perçage deflecteur + bulle au diamètre de 4mm; tiges filtées diamètre 4mm, rondelles + écrous nylstop. Les entraxes des perçage sur la bulle (en largeur) ont 1 cm de moins que sur le déflecteur(29,8cms et 36 cms). Cette différence donne un cintrage naturel au déflecteur.

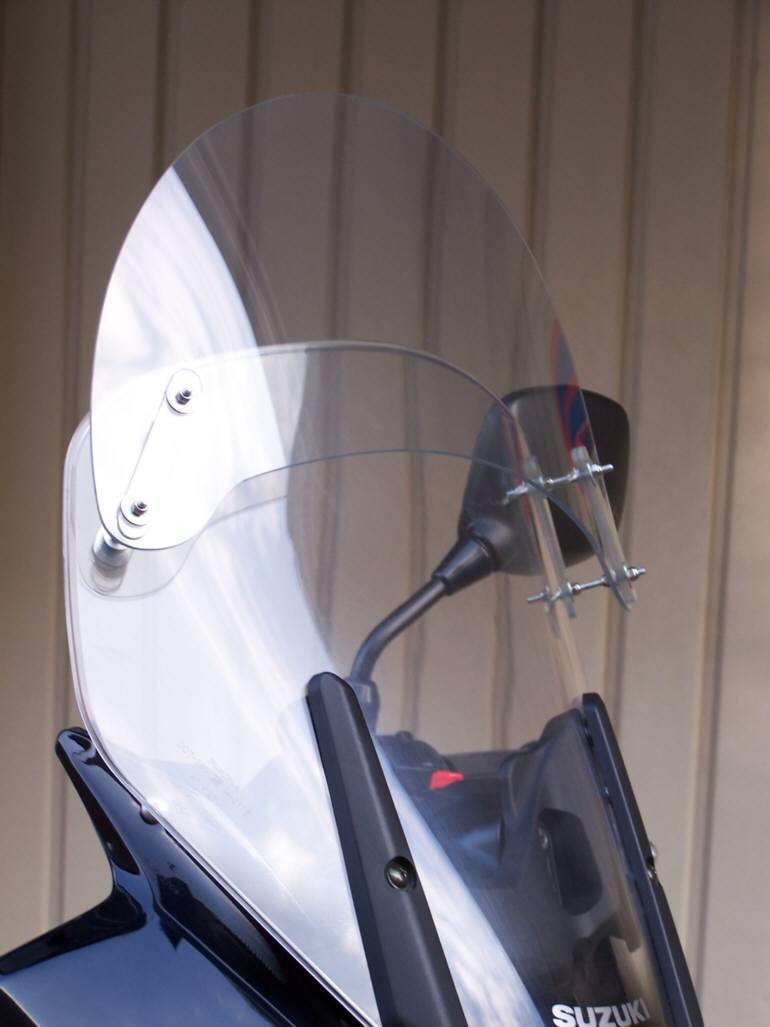

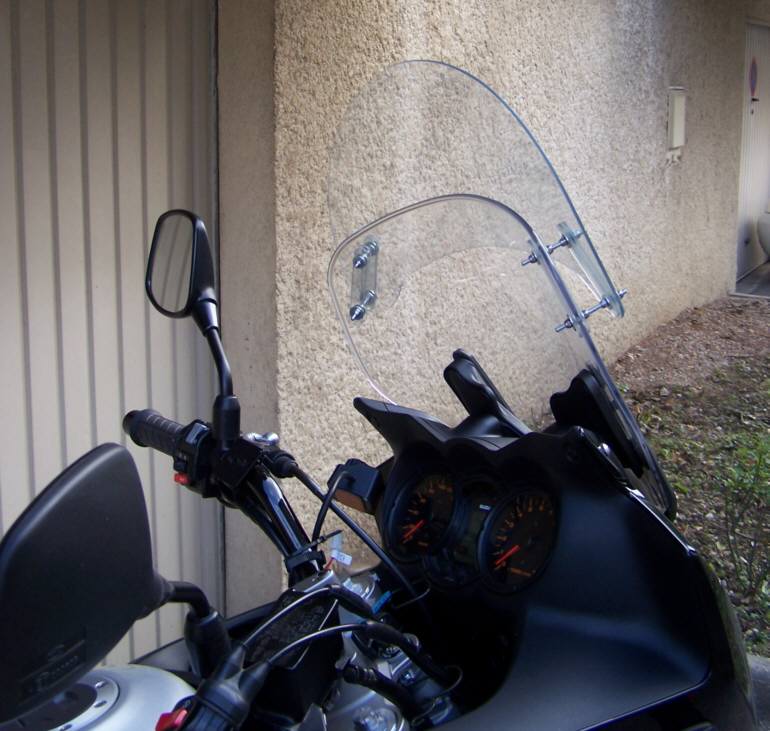

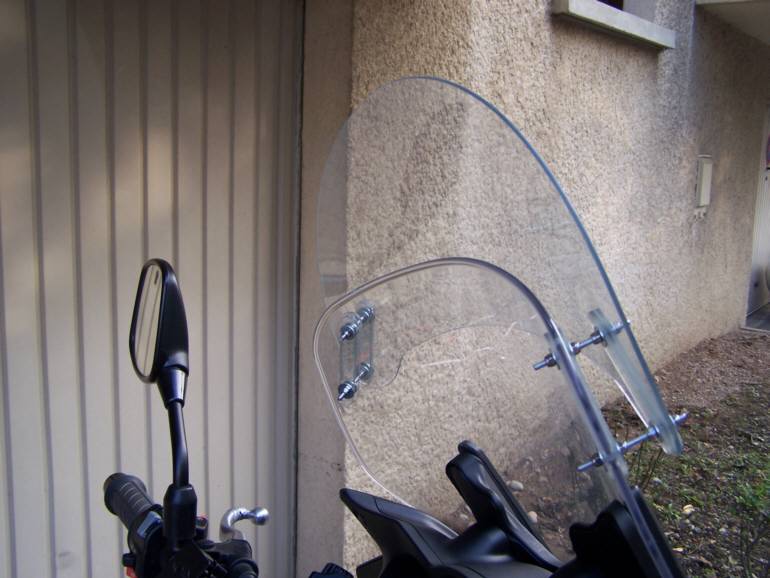

L'écartement est réglé actuellement à 2,6 cms pour les fixations du haut et 3,1 cms pour le bas, par rapport à la bulle. Celle-ci est réglée en position intermédiaire pour le moment et je mesure 1m80.

Les essais: Très légère vibration du déflecteur au ralenti qui s'estompe dès que l'on démarre. Ensuite et jusqu'à + de 120 ( trop froid pour aller + vite en ce moment) c'est vraiment top; Pas de vibrations, pas de turbulences, seul un léger sifflement au dessus du casque. Et j'entends bien ma mécanique. Il me reste juste à essayer plusieurs inclinaisons pour trouver la meilleure position.

Conclusion: je crois ne pas avoir perdu mon temps et pour ceux qui s'interrogent, cela se fait bien, il suffit...... JUST DO IT.
Merci à DBV et à tous les autres précurseurs.
