| Fox31 - porte U intégré au support de top case |
Il y a quelques temps, après un échange de MP avec Gaulgaut, j’ai décidé de me bricoler un support Top-case / U.
Matériel nécessaire: Une plaque en aluminium de 1.5mm environ (2 plaques à faire…).
4 supports en plastique (sorte de Nylon).
4 vis BTR de 6X75.
6 vis BTR de 6X40.
10 écrous nylstop M6. 2 Vis BTR de 4X50.
2 écrous nylstop M4.
Rondelles nécessaires (grover et plate).
2 petits taquets de portes en caoutchouc.
Profilé carré en aluminium de 10 mm (2 morceaux sont nécessaire).
2 chevilles pour rentrer en force dans le profilé une fois la longueur du U définie avec les taquets qui seront vissés avec 2 vis à bois.

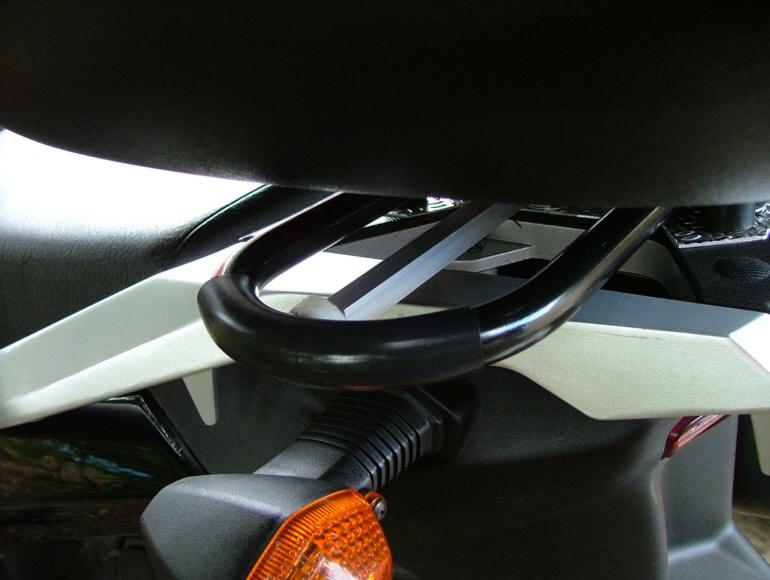

2 Morceaux de scotch à poser sur le U pour protéger la platine d’éventuelles rayures.

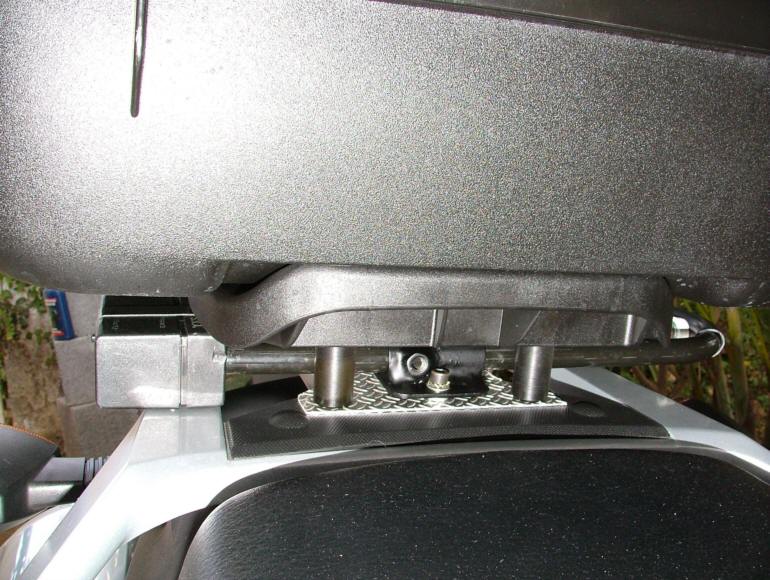

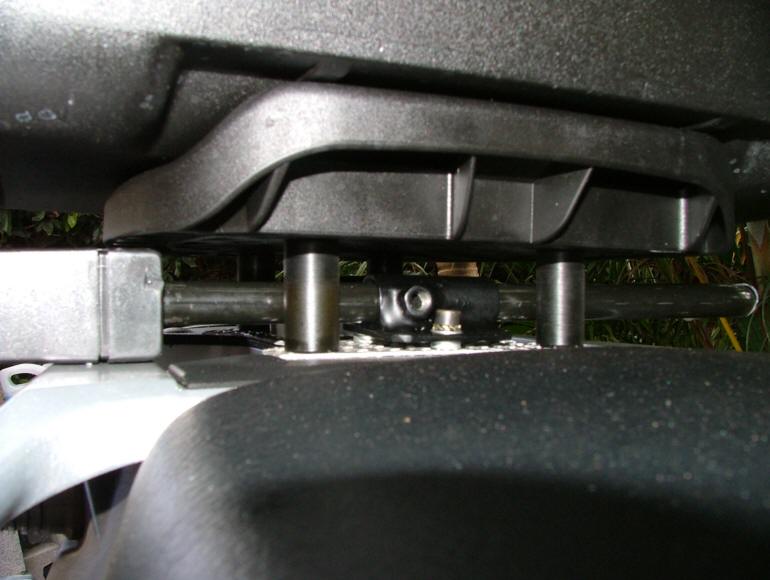

- Demander à un ferrailleur qu’il vous soude 2 tubes (50mm) sur une 2 plaques d' acier de 50X50 (percée de 3 trous), le tout pour 10€.
- Après nettoyage, peindre les supports U avec une bombe anti-rouille.
- Faire une simulation avec le U dans les 2 supports.
Repérer les trous des supports U et les 4 supports nylon (10€ aussi) Top-case (bien penser à laisser un peu de place pour l’ouverture de la selle).
-Couper le profilé en tenant compte de l’épaisseur des 2 taquets repérer puis percer les trous.

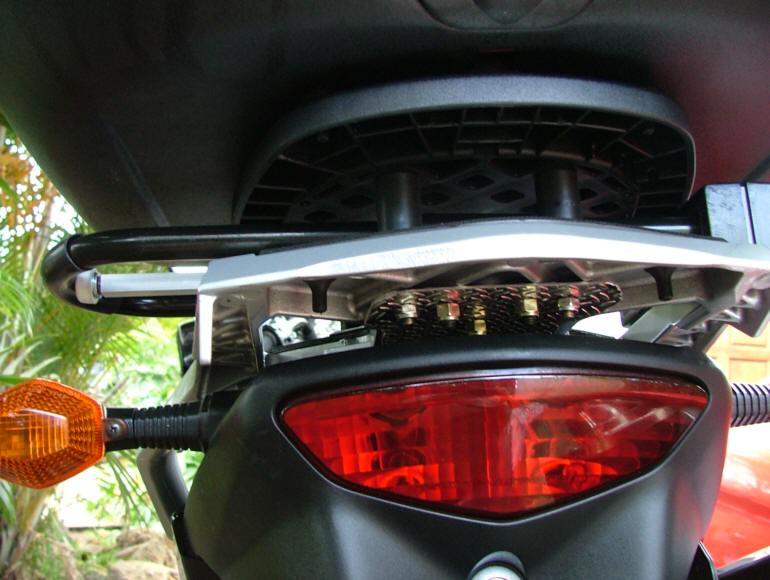

-Découper 2 morceaux de plaques aluminium et reporter les trous.

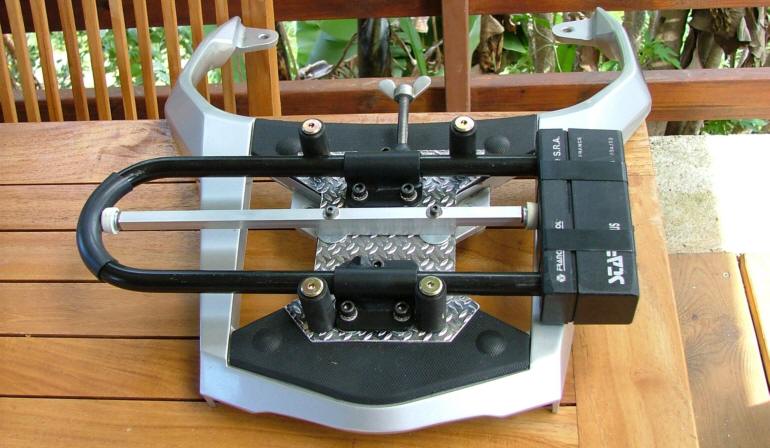

- Monter le tout.

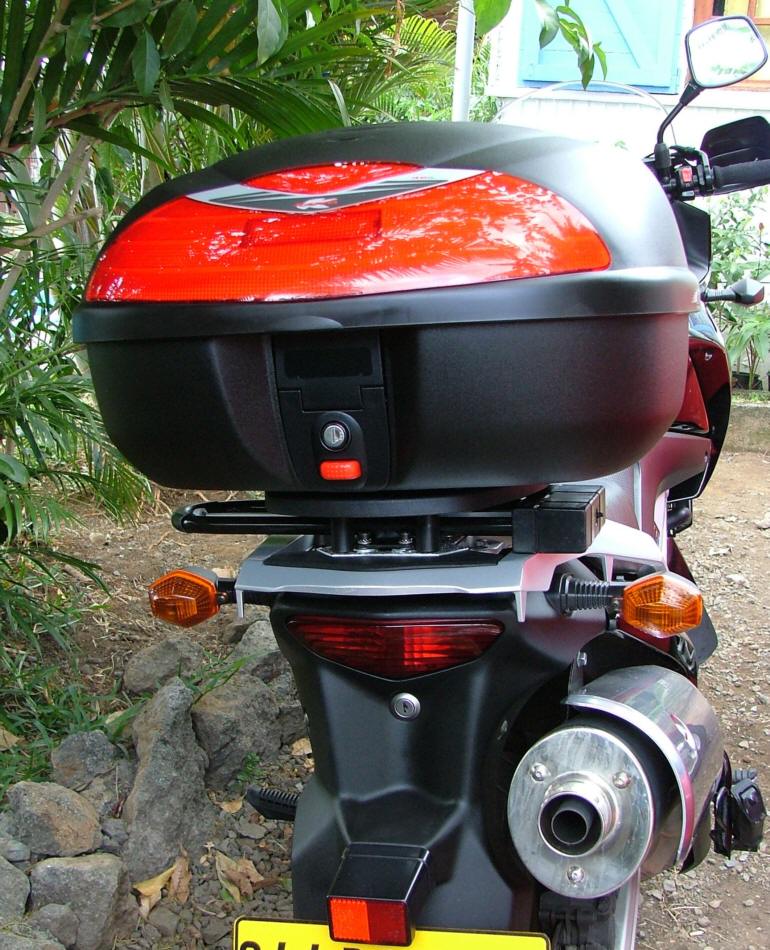

Au final, c’est beau c’est solide et c’est très efficace.
C’est indispensable car vraiment moins « chi-nt » pour celles et ceux qui utilisent le U régulièrement.
En fait, ça change la vie !
Pour info la vis de blocage avec l'écrou papillon est désormais inutile (car le tube et les taquets tiennent très bien).
