 hugonord - installation d'un support de GPS SW Motech sur ma DL650 L2

Histoire d'apporter une petite contribution aux possesseurs (ou futurs ;-)) de L2 :
J'ai fait l'acquisition d'un support GPS SW Motech pour ma L2.

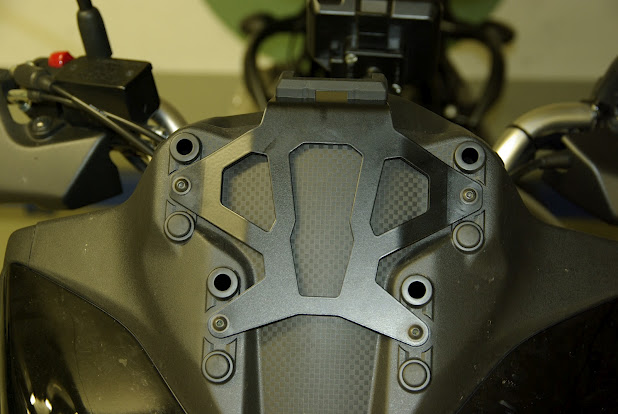

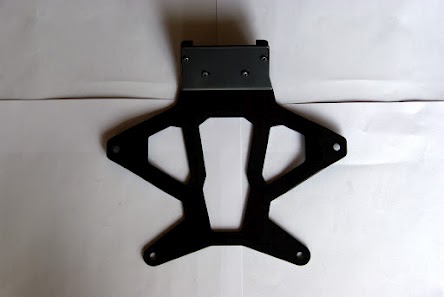

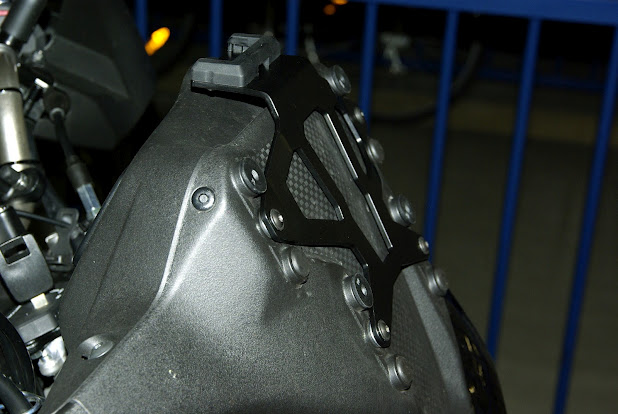

Ce qui me semble intéressant dans ce support c'est la plaque de tole travaillée pour s'ajuster au dessus des compteurs, entre la bulle et le tableau de bord.

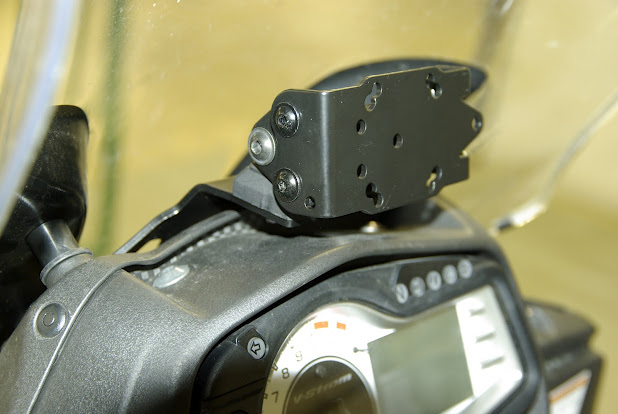

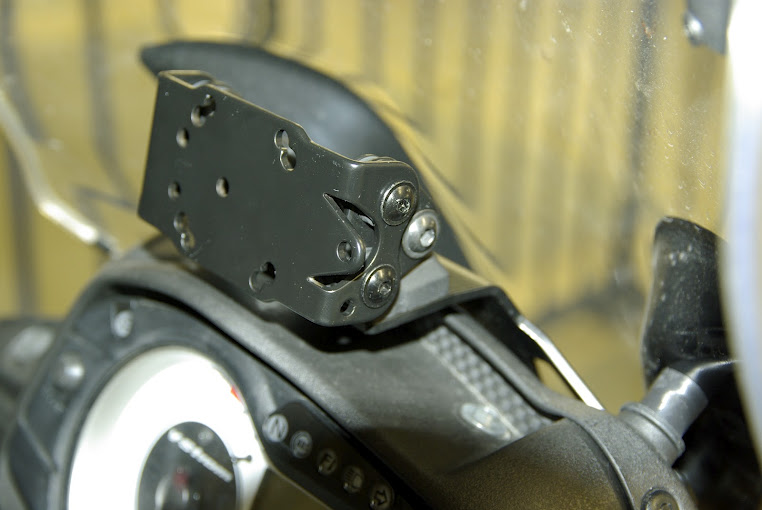

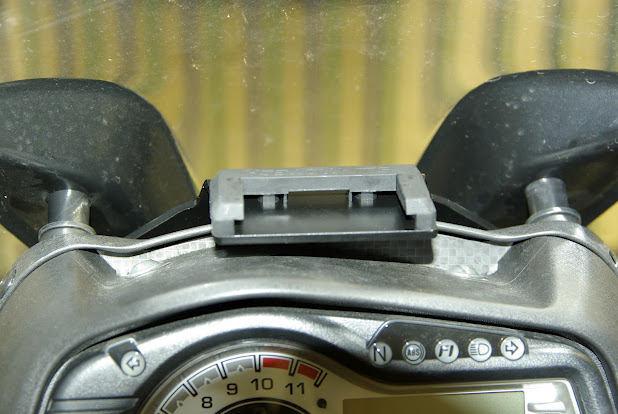

L'installation pas à pas

















La référence du catalogue pour ce support est :
pour le site sw motech :
QUICK-LOCK GPS MOUNT : GPS.05.646.10200/B
et en France dans le réseau réaction :
Q-LOCK GPS-MOUNT GPS BLACK SHOCK ABSORBENT : SW9181

Le pdf de SW-MOTECH

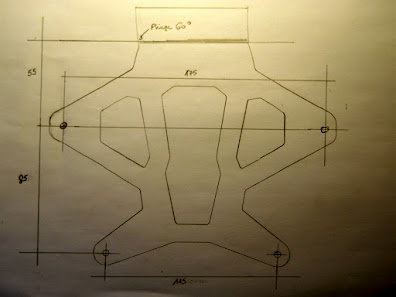

et avant de le monter, j'ai fait quelques photos et relevé de cotes, à l'attention des bricoleurs de ce forum

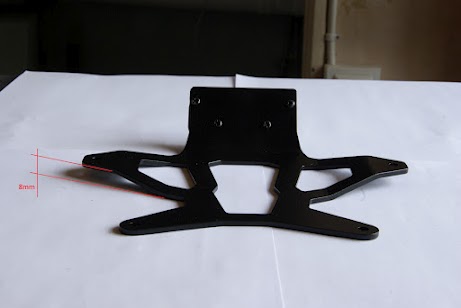

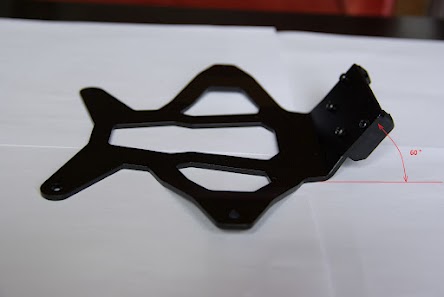

Valeur de l'angle pour le pliage (60°)
La tôle fait un peu moins de 3mm d'épaisseur ! (environ 2.7)
Voila, si ça peut donner des idées...

 Suite... installation d'un support de GPS SW Motech sur ma DL650 L2

Cela fait un moment que je voulais am liorer la rigidit du support GPS SW Motech.

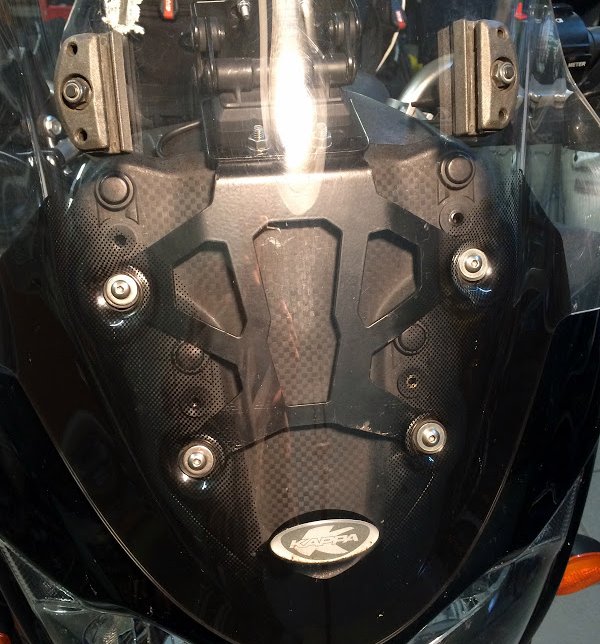

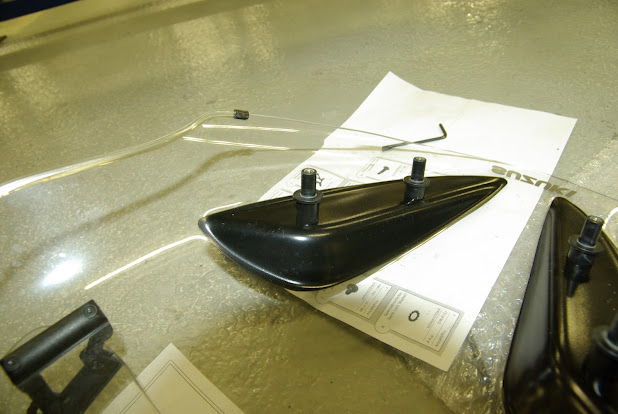

Cela a commenc par la modification de la fixation en reprenant les m mes points que la bulle avec des vis plus longues.

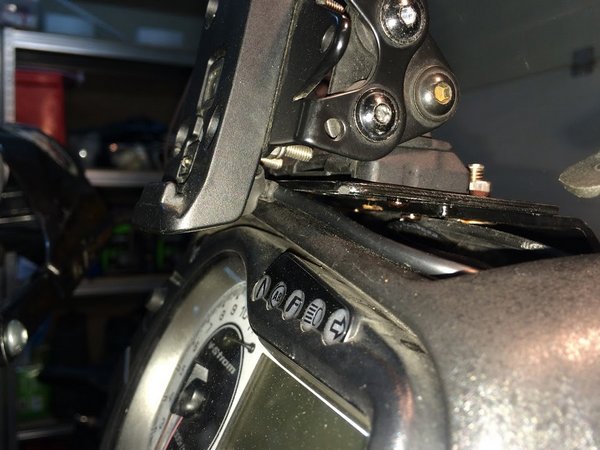

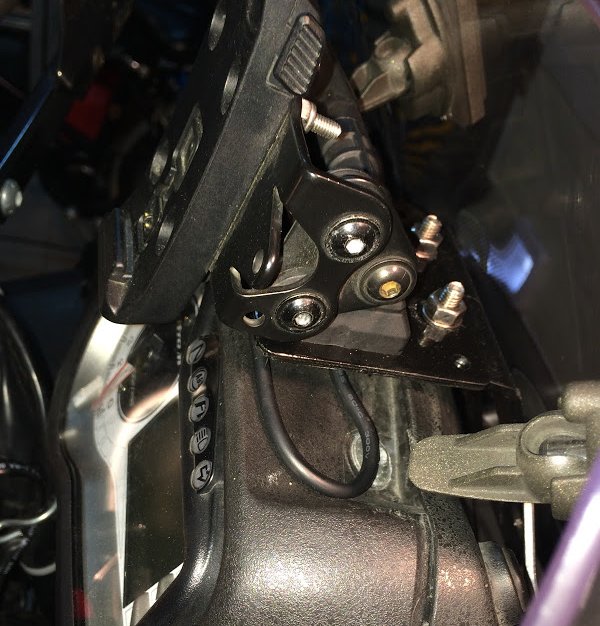

Merci Bandit01 qui m'avait recommand ce montage lors du BFT 2015 ! Comme j'avais choisi la position la plus basse de la bulle, j'ai du rallonger la partie horizontale du support GPS pour qu'elle repose juste sur le haut du tableau de bord

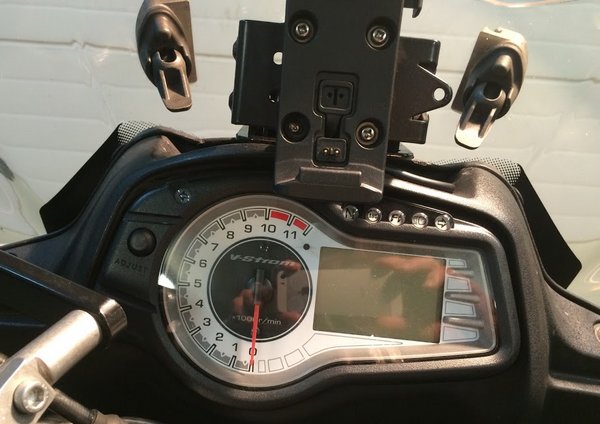

R sultat : rigidit maximum, plus de vibrations.

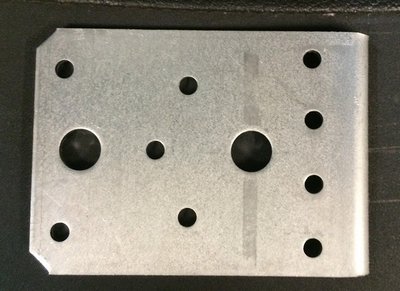

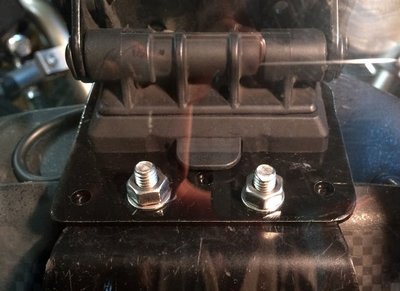

J'ai choisi pour bricoler la pi ce une querre de charpente de 2.5 mm d' paisseur que j'ai sci pour ajuster en longueur, un coup de lime, peinture, 2 boulons poeliers inox pour solidariser avec le support SW Motech et c'est tout.

 Solution de JeanClaudius pour diminuer les vibrations :

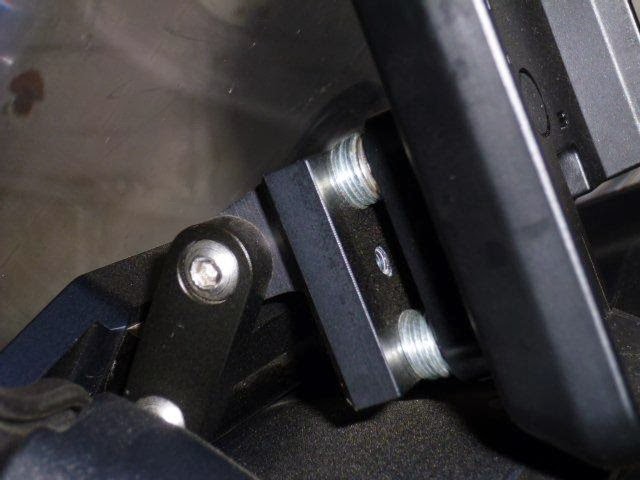

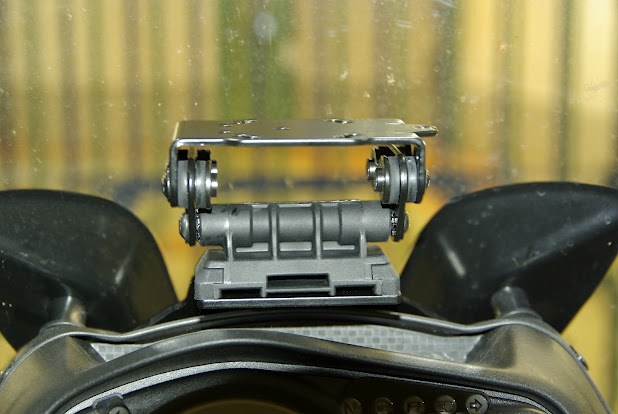

Pour diminuer ou supprimer les vibrations dans le gps sur support, il faut mettre 5 ou 6 joints rondelles en métal sur chaque boulon entre la platine et le support Ram. Parfois il faut prendre des boulons plus longs. Si l'installation des joints est difficile, on peut les coller ensemble avant l'installation.
