 JudasBricot - Tuto démontage de la tête de fourche


1ère étape :
appliquer le tuto démontage du soubassement et des joues latérales du carénage

2ème étape :

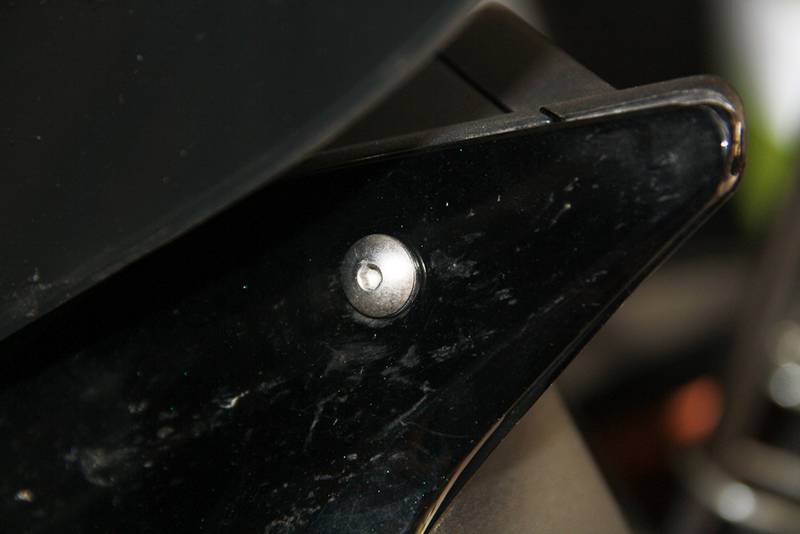

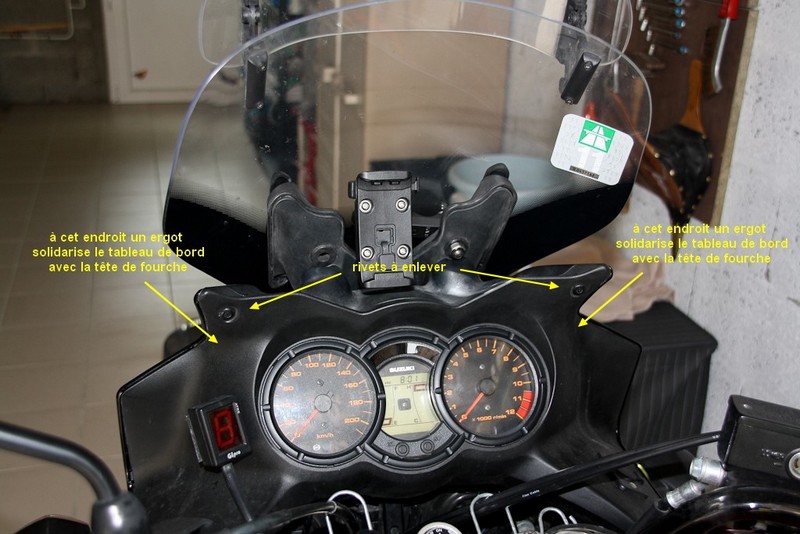

Enlever les rivets gauche et droite de chaque côté des compteurs



3ème étape :

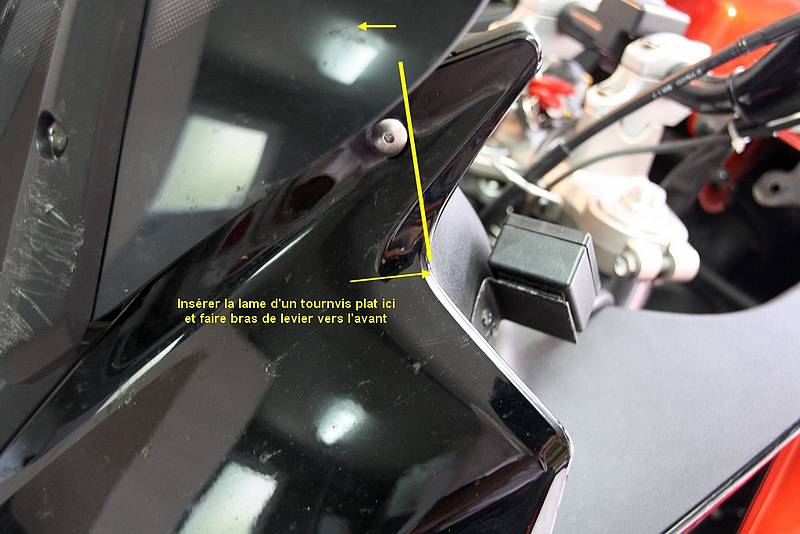

Séparer le tableau de bord de la tête de fourche. Insérer un tournevis plat à l’emplacement des ergots entre la tête de fourche et le tableau de bord pour désinsérer les ergots.



4ème étape :

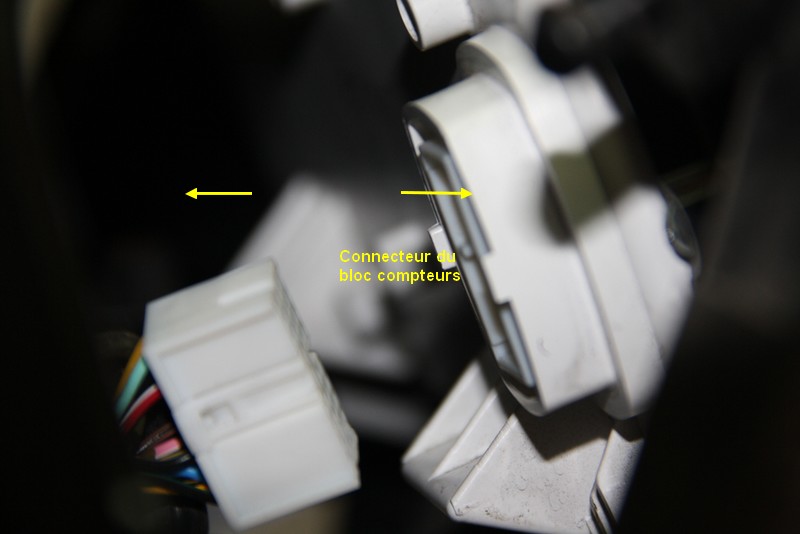

On voit apparaître l’arrière des compteurs, sur le côté gauche il y a un connecteur emmailloté dans une jupe en caoutchouc, dégager celle-ci, et débrancher le connecteur, ce qui permet d’agrandir l’écartement entre le bloc compteur et le bloc optique. De ce fait on a accès à l’arrière du bloc optique.

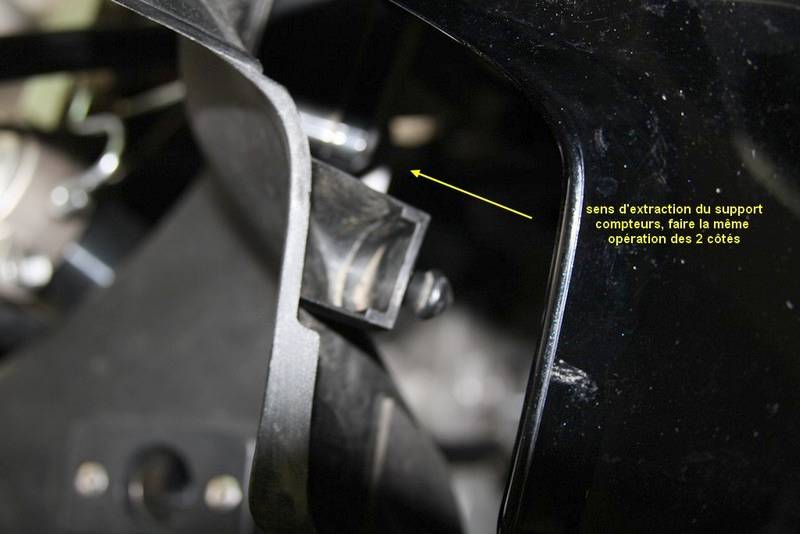

Repousser le bloc compteur vers l’arrière de la moto :



5ème étape :
démontage du bloc optique : Oter les deux vis extérieures et les mettre de côté car elles sont différentes des autres vis de carénage.




6ème étape :

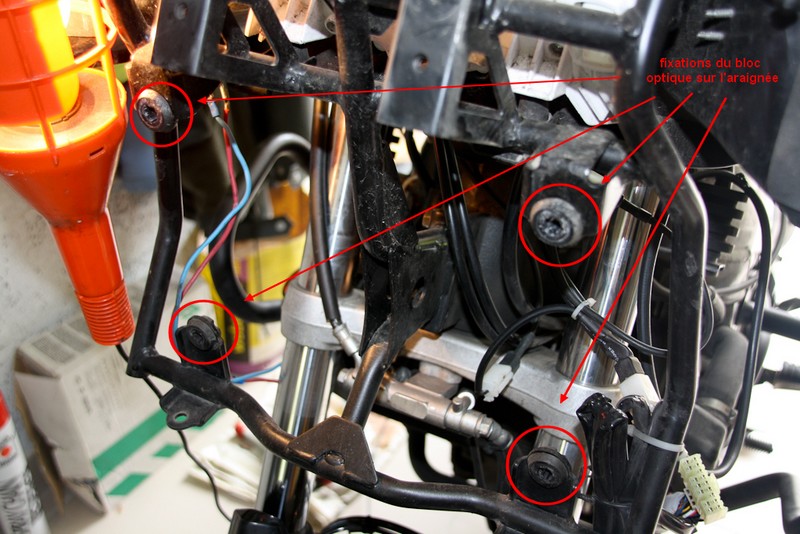

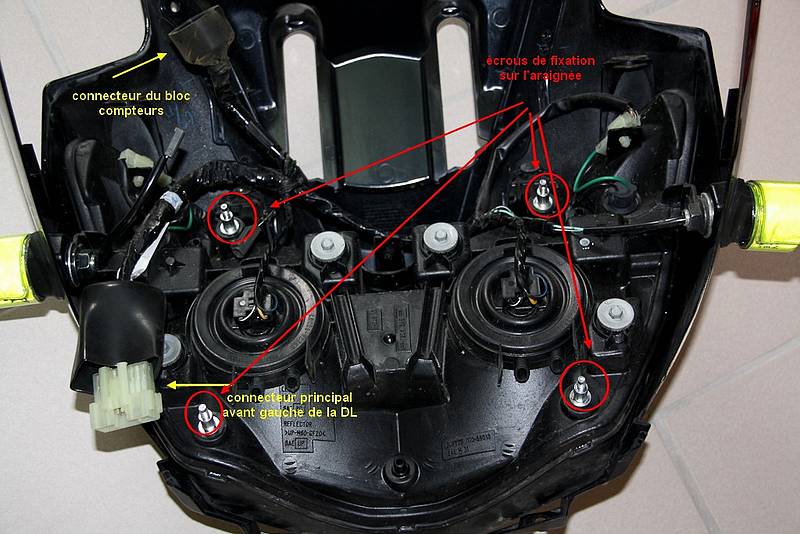

Ensuite il y a 4 écrous avec des rondelles côté intérieur du bloc optique, les retirer, et désaccoupler le connecteur principal, c’est fini le bloc optique est démonté !

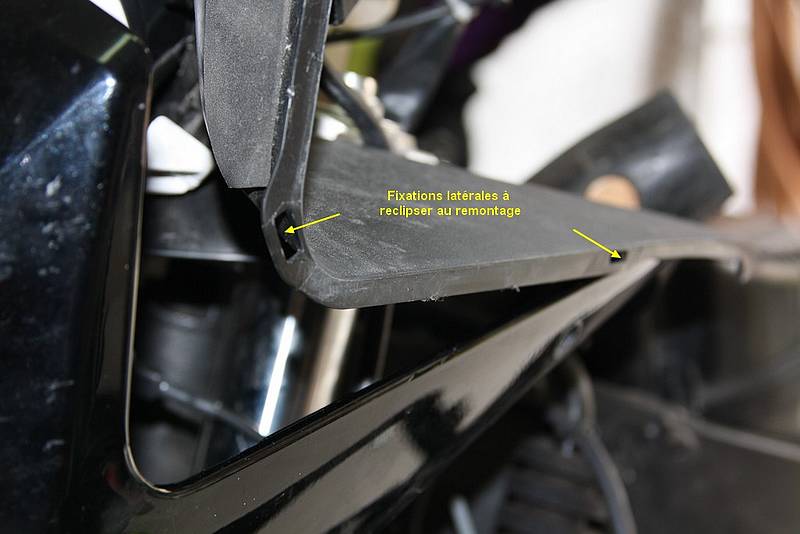

Pour le remontage procéder dans l’ordre inverse, c'est-à-dire refixer en premier le bloc optique sur l’araignée avec ses 4 écrous puis les 2 vis extérieures en faisant attention au passage des faisceaux électriques principaux et compteur. Puis remettre les ergots et clipser les fixations latérales du tableau de bord ainsi que les deux rivets. A ce stade, mettre le contact et vérifier toutes les fonctions électriques (éclairage, initialisation des compteurs, clignotants etc...)



Terminer par le remontage du carénage.
