 Stan60 - installation d'un support GPS + Gipro + Thermomètre


Ayé, j'ai fini l'installation de mon Tomtom Urban Rider sur support alimenté et fixé sur la chouette grâce à un bricolo maison. La fixation RAM fournie, bien que très efficace, ne me convenait pas parfaitement pour un support alimenté (qui a vocation à rester à demeure sur la moto). Lors du montage des supports Madstad, je m'étais rendu compte qu'ils avaient tendance à créer un entrebaillement sur le haut des plastiques du tableau de bord.
J'avais alors réalisé un gabarit en alu pour maintenir l'écartement du support de bulle d'origine.
J'ai donc utilisé ce gabarit pour fixer le support du TTR via un morceau de plat en alu de 50 X 3, plié à 2 endroits pour placer le GPS dans le champ de vision juste au-dessus du tableau de bord, ni trop bas (sacoche réservoir), ni trop haut (faut quand même surveiller la route de temps en temps !!!). Tant que j'y étais, j'ai réalisé une petite extension en alu qui reçoit l'indispensable Gipro, et une autre pour y installer un thermomètre.
Un truc m'embêtait dans ce support alimenté, c'est que je ne voulais pas qu'il soit sous tension en permanence. J'ai donc installé un petit interrupteur (l'ensemble est après contact sur un fusible) sous le flanc en plastique gauche, facilement accessible mais très peu visible. Une led de contrôle (Alzheimer oblige...) installée derrière le support Tomtom et visible quand le GPS n'est pas en place vient compléter le montage.
Un inconvénient subsistait dans ce montage, le GPS ainsi solidaire de la fixation de la bulle souffre des vibrations induites. Il s'avère qu'une petite balle en caoutchouc retaillée pour être insérée entre la patte de fixation et le tableau de bord fait un excellent silent-bloc et a considérablement réduit ces vibrations.

Si ça intéresse quelqu'un, la suite en photos

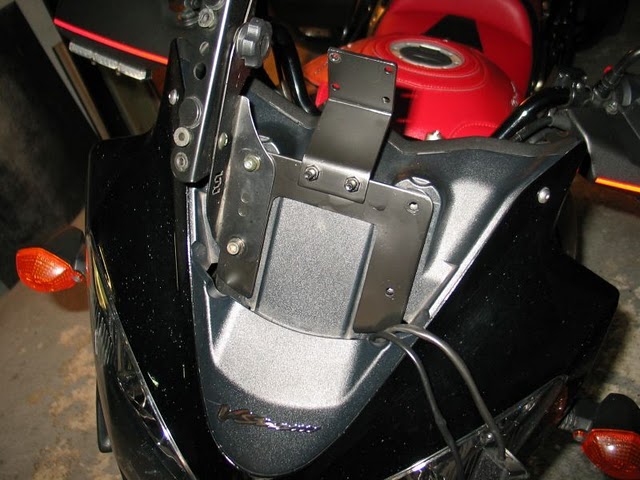

Patte en alu fixée par vis inox sur la pièce de maintien des supports Madstad

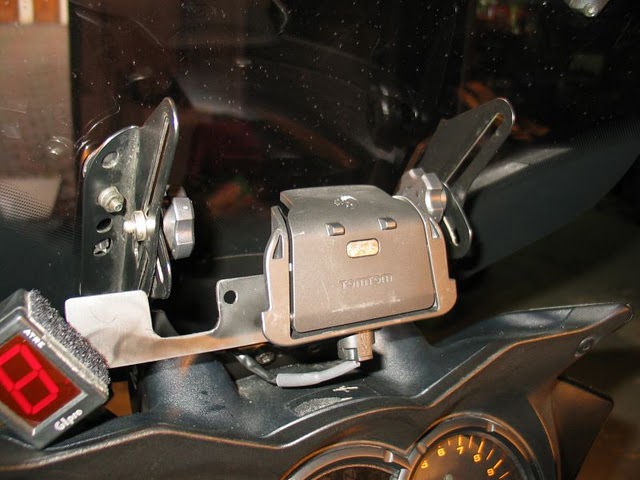

Support Tomtom alimenté en place

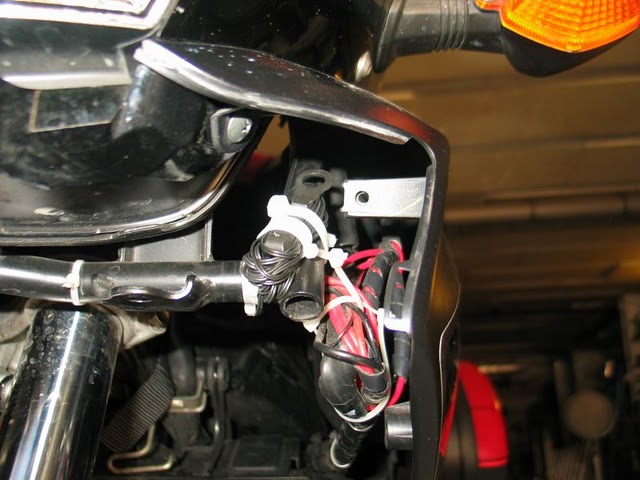

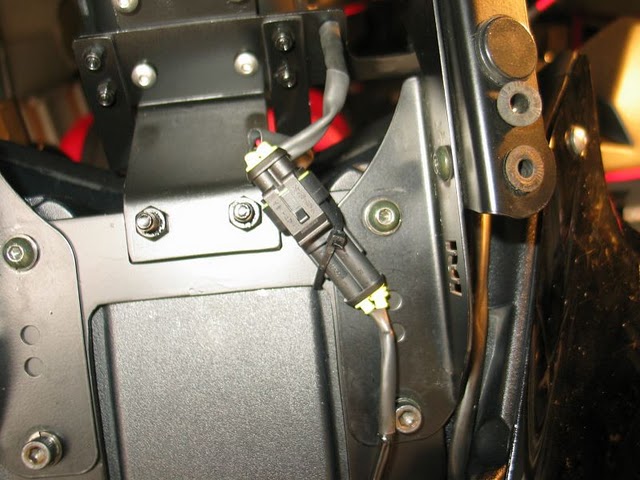

Alimentattion Tomtom et led de contrôle déconnectable (si besoin était de démonter l'avant de la DL...) grâce à un connecteur étanche

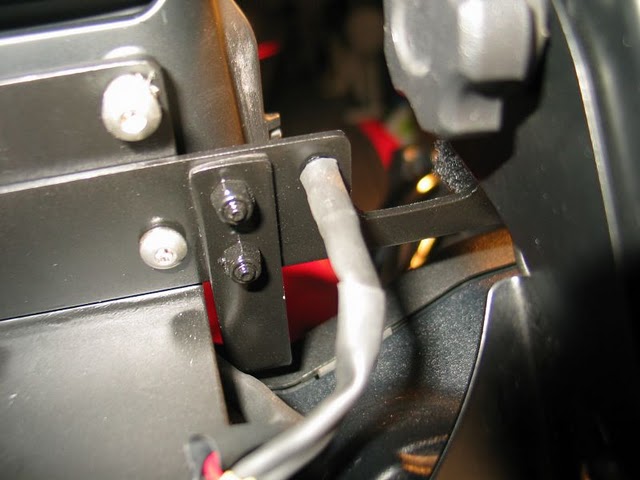

Détail arrière led isolée avec de la gaine thermo

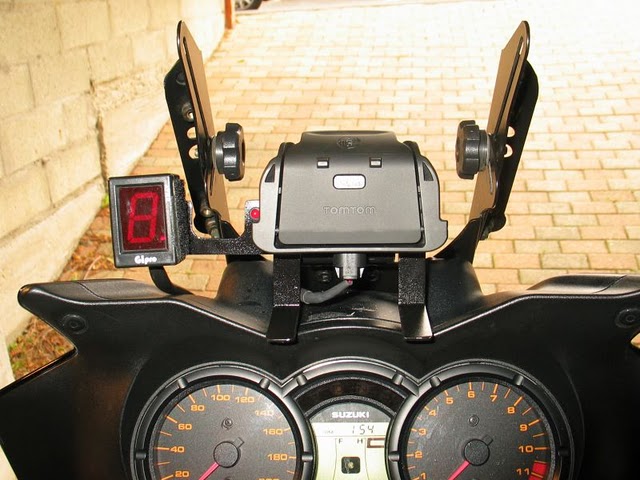

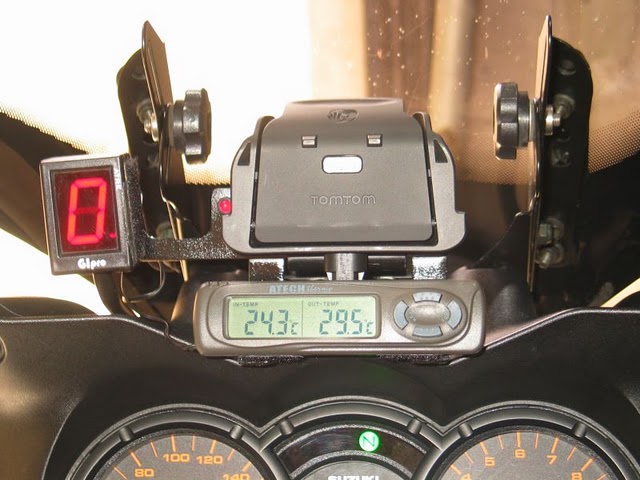

Vue d'ensemble - Une découpe dans le plat alu qui maintient le Gipro permet d'utiliser les supports Madstad dans toute leur plage de réglage. Ajout de 2 petites pattes pour y fixer le thermomètre


Sonde "extérieure" du thermomètre fixée sur l'araignée, juste derrière l'entrée d'air


Le thermomètre fixé par velcro sur ses supports

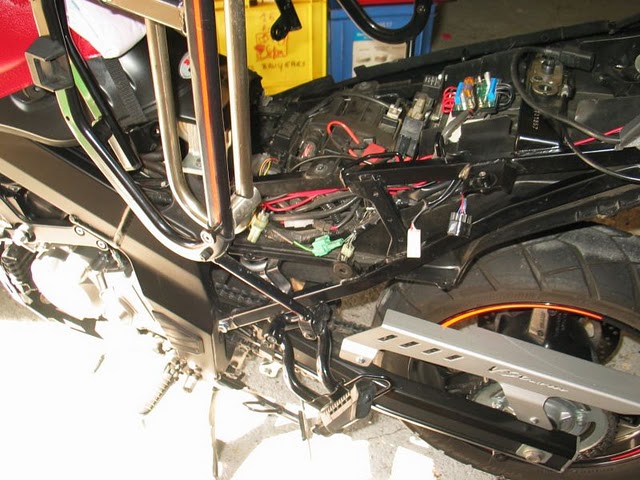

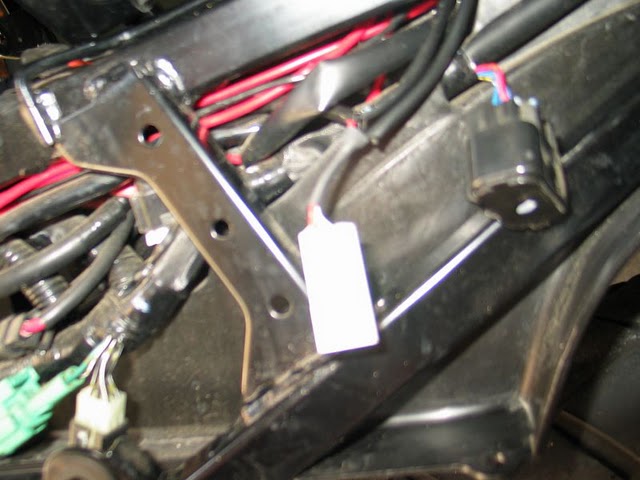

Connecteur venant de la boîte à fusible et remontant vers l'alim GPS mis en place pour pouvoir démonter le flanc en plastique

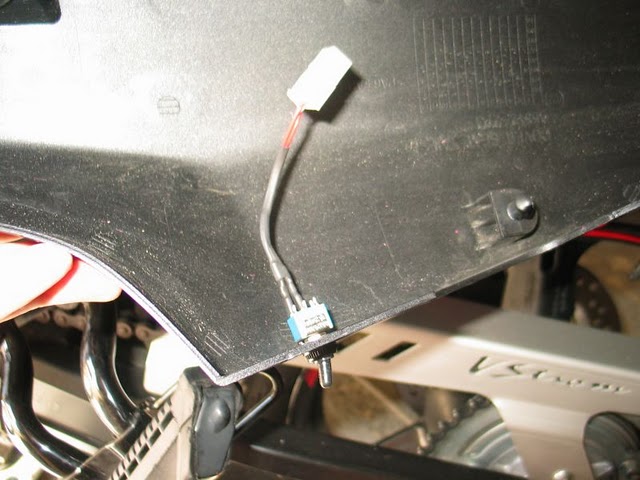

Son frère desservant l'interrupteur sur le flanc

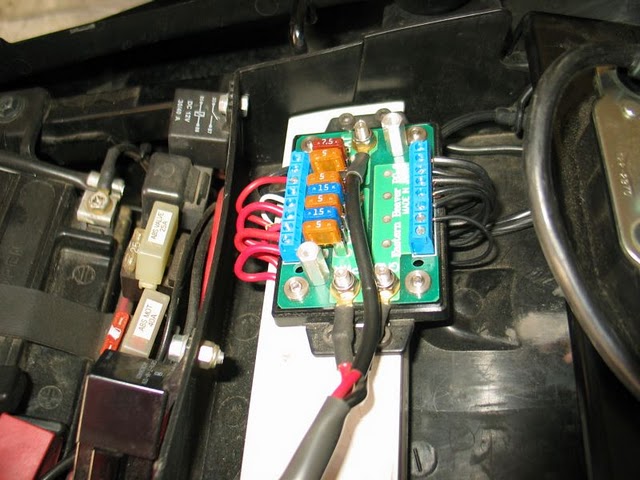

La boîte à fusible ouverte


Commence à y avoir du monde...

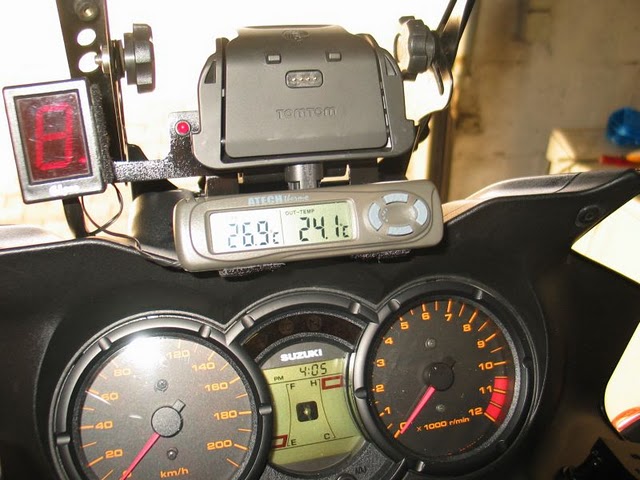

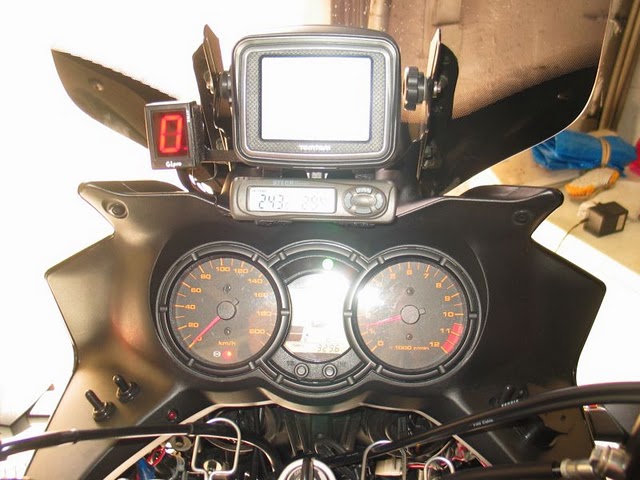

Tomtom est en place, il démarre seul dès qu'on l'aimente en 12 V, cool...


Le support et la led de contrôle vus de la place du pilote

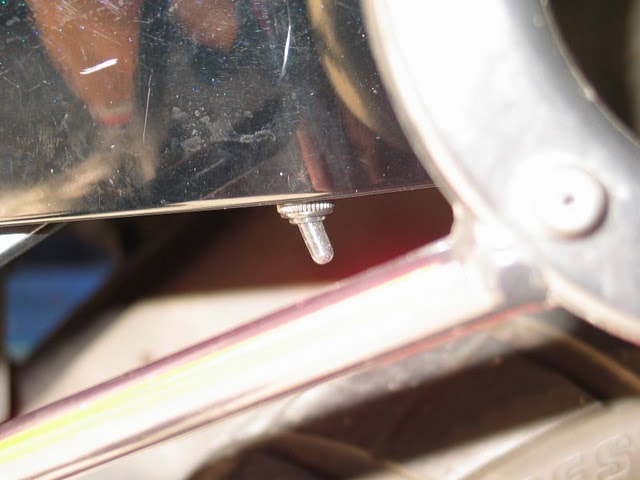

L'interrupteur miniature "planqué" sous le flanc gauche

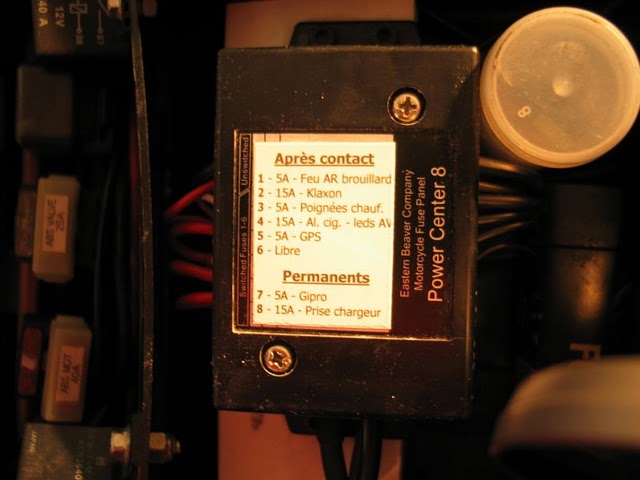

Index des fusibles mis à jour
