| Vasco - Fabrication d'une béquille centrale pour mon DL 650 V Strom |

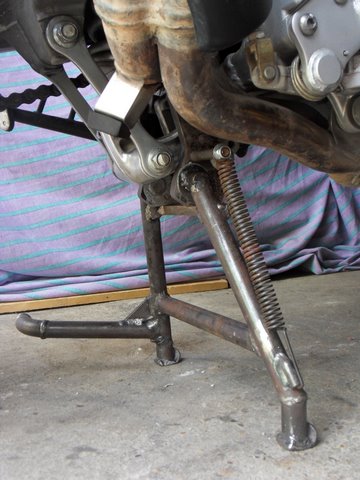

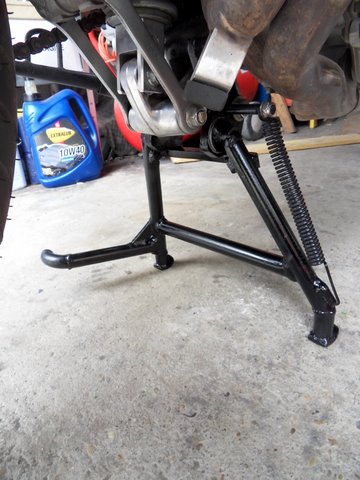

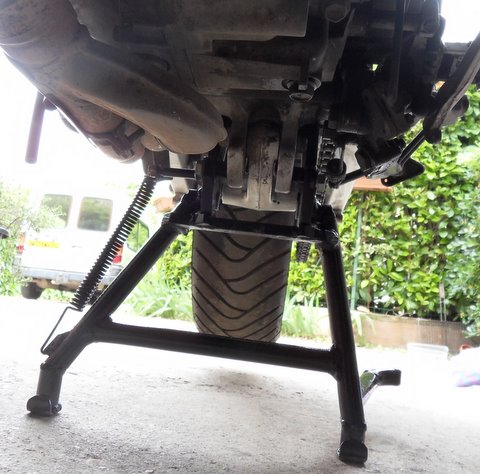

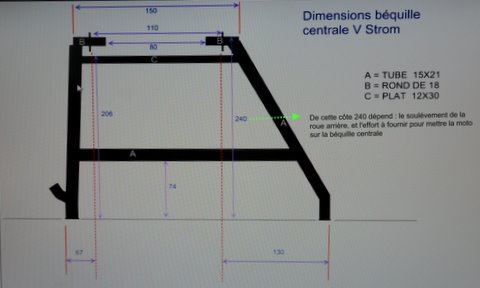

Salut, voulant une béquille centrale sur mon 650 V Strom, mais n'étant pas prêt à débourser entre 150 et 200 €, je me suis décidé à la fabriquer moi-même pour une somme minime. En vous basant sur mon modèle, vous pourrez fabriquer votre béquille avec vos idées pour l'améliorer car tout est perfectible, mais mes plans donnent un très bon résultat.

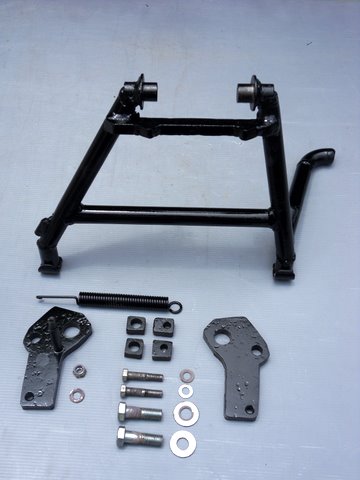

Il vous faudra : du tube de plombier en fer noir diamètre 15x21 : 1,5 m,
du fer rond plein diamètre 18mm : 2 fois 35mm,

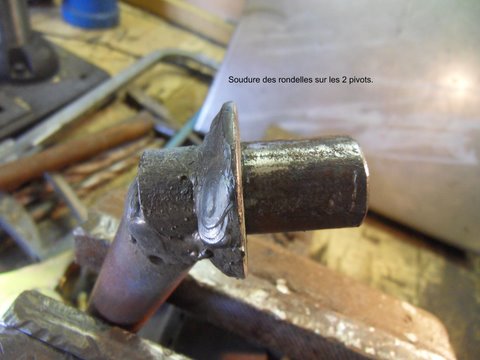

2 rondelles alésage : 18 mm,

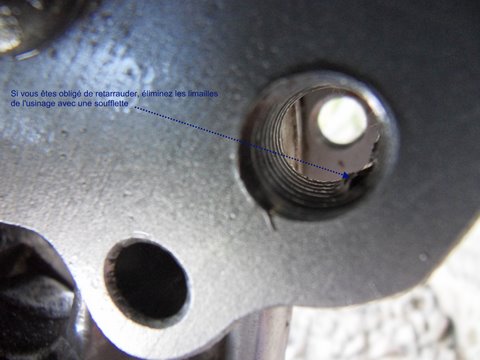

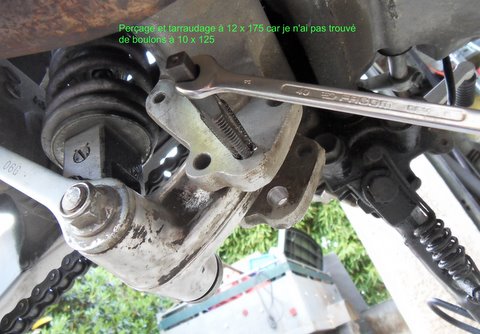

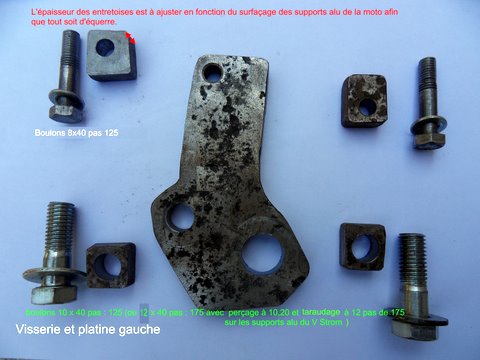

2 boulons de 8 pas :125 de 40mm, 2 boulons de 10 pas : 125 de 40 mm + les 4 rondelles (si vous ne trouvez pas de 10x125, vous pouvez les fabriquer si vous possédez la bonne filière, ou faire comme moi en perçant à 10,20mm, puis en taraudant à 12x175 les trous du support alu de la moto),

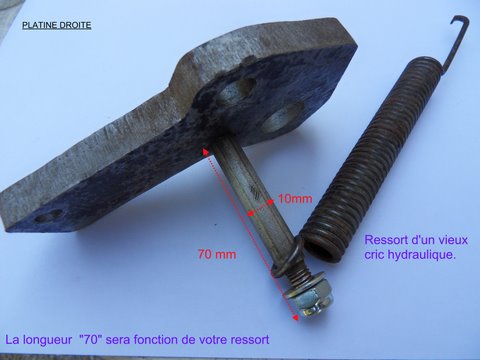

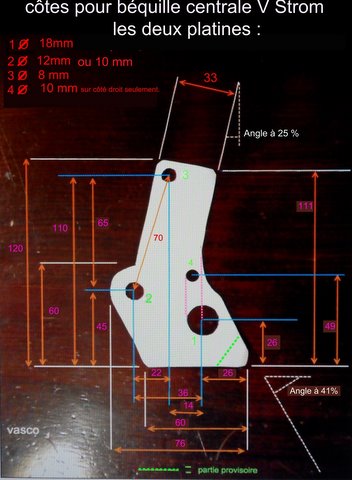

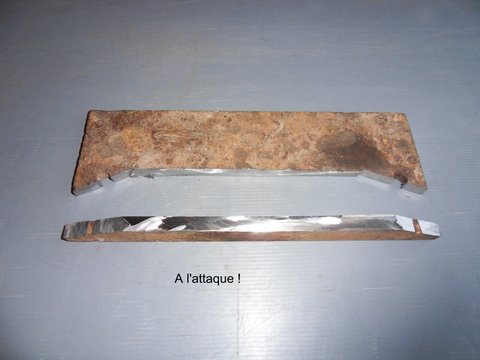

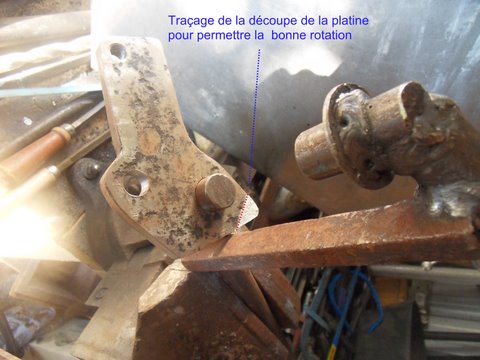

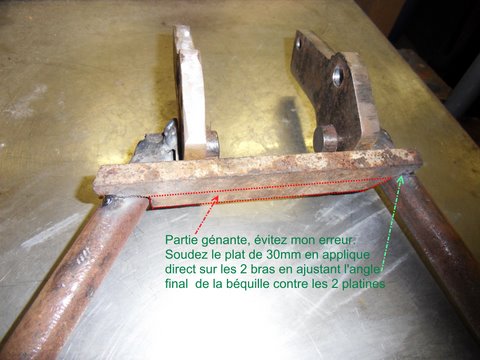

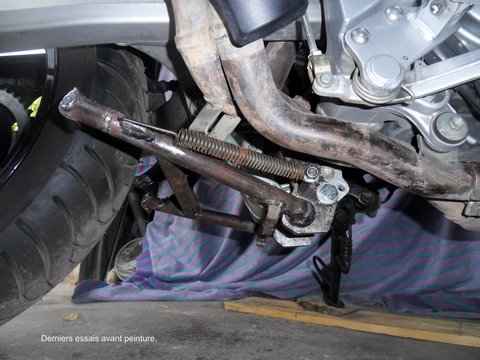

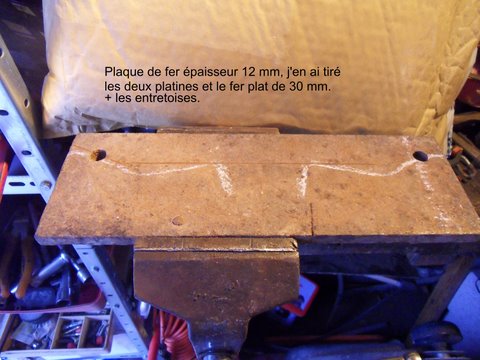

un ressort de récup que vous ajusterez au mieux, pour que la béquille remonte bien seule, une plaque de fer épaisseur 12mm de 30 par 15 cm environ, pour y découper les deux platines, un fer plat et les entretoises,
un petit bout de fer plat épaisseur 8mm pour le renfort d'angle du levier de béquille,

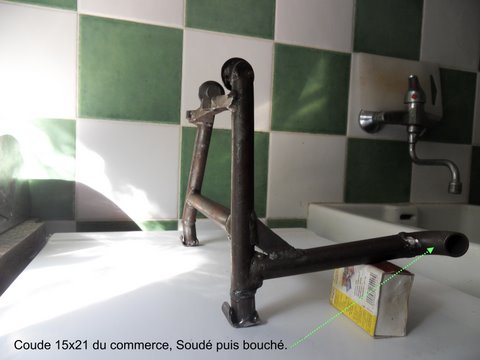

les patins recourbés qui touchent le sol sont tirés d'un peu de tube 15x21 déployé.
Côté outillage, il vous faudra le classique : perceuse portative et sur colonne, meuleuse , scie à métaux, limes, poste à souder...

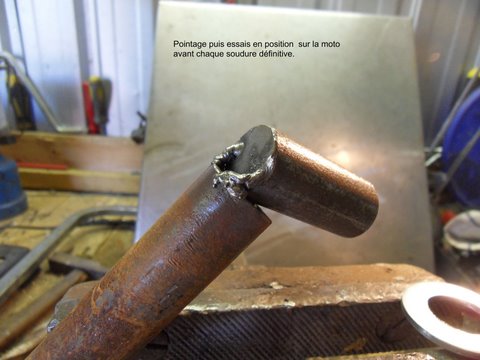

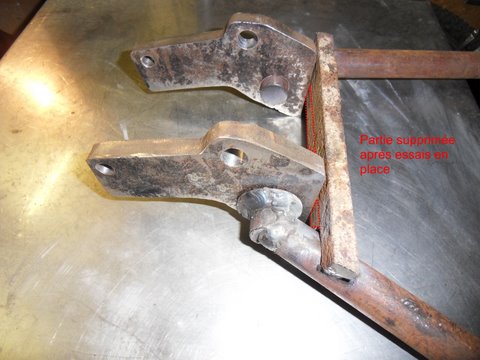

Pour permettre tous les essais en position lors de la fabrication de la béquille, j'ai maintenu le V Strom bien droit dans mon garage par deux sangles à cliquet qui suspendaient la bécane par les deux poignées passager jusqu'à une poutre au dessus.

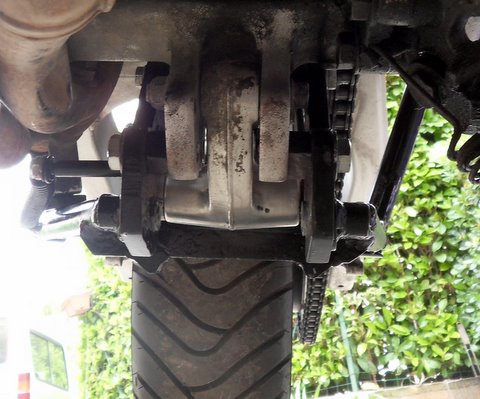

Pour le montage sur la moto voir le tuto de JudasBricot dans le forum.
A vous de jouer et si vous apportez des améliorations, merci de les mettre sur le forum.
Vasco
 |
 |
 |
| ||
 |
 |
|
| ||
 |
 |
|
| ||
 |
 |
|
| ||
 |
 |
|
| ||
 |
 |
|
| ||
 |
 |
|
| ||
 |
 |
|
| ||
 |
 |
|
| ||
 |
 |
|
| ||
 |
 |
|
| ||
 |
 |
|
